Types de poutres et pont de poutre à plaques

Les poutres en acier roulées sont des poutres fabriquées en faisant rouler un cylindre de billette à travers une série de matrices pour former la forme souhaitée. Celles-ci créent des formes de faisceau en I standardisées et à larges propres jusqu'à 100 pieds de long.Poutres de plaque sont des poutres fabriquées par des plaques de soudage ensemble pour former la forme souhaitée. Lesfabricateurs reçoivent de grandes plaques de l'épaisseur souhaitée, à partir desquelles les brides et les réseaux de la longueur et de la forme souhaités sont coupés. Formes standard.La capacité d'adapter les poutres à des conditions de chargement exactes rend la conception des ponts plus efficace. Des poutres de plaque sont disponibles pour des portées de 10 m à plus de 100 m (33 pieds à plus de 330 pieds). Les raidisseurs. La résistance de la poutre.box Girder ou "Barrel Beam ", comme son nom l'indique, est une forme de boîte. . Les poutres de boîte sont particulièrement résistantes à la torsion et bien que coûteuses, sont utilisées lorsque des faisceaux standard peuvent céder à la torsion ou aux effets de renversement.

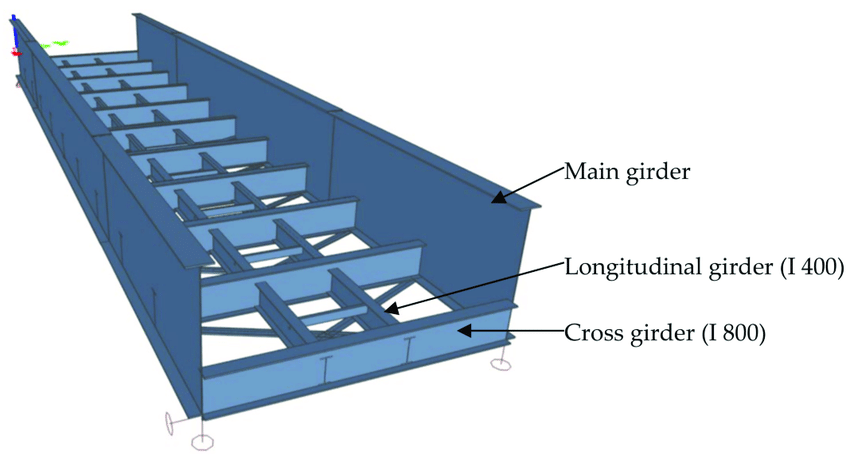

Pont de poutre à assiette

Dans un pont de poutre à plaque, les poutres de plaque sont généralement des faisceaux en I faits de plaques en acier de structure individuelles (plutôt que roulées en une seule coupe) qui sont soudées ou, dans des ponts plus anciens, boulonnés ou rivés ensemble pour former des toiles verticales et horizontales Brides de poutres structurelles. Dans certains cas, les poutres de plaque peuvent former une forme z au lieu d'une forme i. Le premier pont de poutre en fer forgé tubulaire a été construit par James Millholland en 1846-1847 pour le chemin de fer de Baltimore et Ohio.Les ponts de poutre à dalle conviennent à des portées courtes à moyennes et peuvent soutenir le rail, la route ou autre trafic. . En général, la profondeur du faisceau n'est pas inférieure à 1⁄15 de la portée, et pour une capacité de charge donnée, une profondeur d'environ 1⁄12 de la portée minimise le poids de la poutre. Les contraintes des brides près Le centre de la portée est supérieur à ceux près des extrémités de la portée, de sorte que les plaques de bride supérieure et inférieure sont souvent raidies au milieu de la travée. Les raidisseurs verticaux empêchent le flambement de la toile sous contrainte de cisaillement. Celles sont généralement réparties uniformément le long du Girder avec des raidisseurs supplémentaires sur les supports et partout où le pont prend en charge les charges concentrées.
