Quelles sont les formes de déformation et de combinaison de la remorque à plat hydraulique? (2)

Afin de s'adapter à la qualité et à la taille des marchandises et à répondre aux exigences de capacité de passage des routes, des ponts et des obstacles à haute altitude,Remorques hydrauliques à plat sont souvent épissés et combinés sur la base de leurs formes de base, ou certains composants sont ajoutés pour former une nouvelle forme de groupe de véhicules.

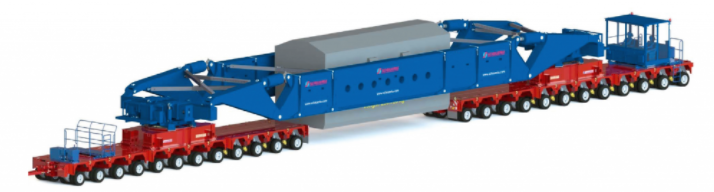

Ensemble de voitures de remorque de pont

L'unité de remorque de pont est équipée de plates-formes de levage avec des fonctions de partage de charge, de levage et de rotation horizontale sur les bandes-annonces avant et arrière, et un faisceau composite à section variable de grande superbe est installé entre les deux plates-formes de levage. De l'élément de force (appelé pont porteur), les marchandises sont placées dans le cadre porteuse, et le faisceau inférieur et la fronde sont utilisés pour s'accrocher sur le faisceau porteux, ou le groupe de voitures Le formulaire est fourni avec des pattes suspendues sur la charge et a directement accrochée sur le faisceau portant.La longueur des tirages utilisés pour la fixation horizontale à l'intérieur du pont porteuse peut être ajustée, et la poutre principale du pont porteuse est également transformée en trois poutres courtes qui sont articulées dans la direction transversale, de sorte que la largeur intérieure du pont porteuse peut être ajusté pour répondre aux exigences de chargement des marchandises de différentes largeurs.

Généralement, il est courant que les marchandises soient placées sur le faisceau inférieur du pont porteuse, lorsque la cargaison est super élevée, le support de pince peut également être utilisé pour se connecter avec la fronde du pont porteur de charge ou accrocher le La cargaison directement sur le faisceau porteuse en installant des pattes de levage ou des outrtigeurs sur la partie supérieure de la cargaison, les marchandises peuvent être transportées près du sol lors du passage des obstacles à haute altitude, et la hauteur des marchandises est la hauteur de dégagement admissible Lors du passage des obstacles à haute altitude.Le pont porteuse joue le rôle de transport des marchandises et de connexion des bandes-annonces avant et arrière. La partie supérieure de la plate-forme de levage avant a une structure universelle sphérique, de sorte que le pont de roulement peut osciller horizontalement et verticalement. ont des effets de torsion longitudinale en raison de routes inégales.

Parce que les plates-formes de levage avant et arrière peuvent tourner horizontalement, la remorque et le pont de chargement peuvent tourner librement horizontalement. Au même moment, le mode de direction de la remorque de pont est similaire à celui d'une remorque de cargaison longue. Dans une grande mesure , la capacité de passage de la remorque de pont sur la courbe est améliorée.Les plates-formes de levage avant et arrière de l'unité de remorque de pont sont équipées de cylindres hydrauliques de levage, qui peuvent soulever le pont de roulement à une certaine hauteur.Lors Utilisez cette fonction pour abaisser la hauteur de transport pour passer des obstacles à haute altitude, et en même temps, vous pouvez augmenter la hauteur des marchandises et le pont porteur de charge pour nettoyer les obstacles lorsque vous passez la route lors du tournage.L'unité de remorque de pont a une bonne capacité de partage de charge et une capacité de passage d'obstacles à haute altitude, et est principalement utilisée pour résoudre le problème de la capacité de roulement du pont et de la hauteur de dégagement de la réussite des obstacles à haute altitude lors du transport de marchandises en surpoids, mais en raison de la limitation De la longueur du pont de roulement, la longueur des marchandises transportées ne peut pas être trop longue.

Ensemble de remorques à clip

Afin de réduire le poids de l'unité de remorque de type pont et de réduire la largeur du pont porteuse, la cargaison peut être utilisée dans le cadre du pont porteuse pour participer à la force et la forme de la pince L'unité de remorque de type pont est formée.L'image ci-dessus est un diagramme schématique de la structure du groupe de véhicules du pont de chargement complet de serrage. traité et le faisceau de serrage passe par des broches de connexion et des mégots est connecté à la cargaison.Étant donné que la cargaison elle-même doit participer à la force, il est nécessaire de vérifier la force de la coquille de cargaison et la couverture d'extrémité de connexion pour assurer la sécurité de la cargaison. agit sur la goupille de connexion et la surface des fesses de la cargaison.
