Les semi-remorques à plat bas sont généralement utilisés pour transporter des véhicules lourds (tels que des tracteurs, des bus, des véhicules spéciaux, etc.), des wagons
Véhicules, machines miniers, machines forestières, machines de construction (telles que les excavateurs, les bulldozers, les chargeurs, les pavés de route, les grues, etc.) et d'autres marchandises lourdes, plus le centre de gravité est bas, mieux Transport de produits ultra-élevés et la capacité de passer des obstacles au-dessus.
La semi-remorque plate à faible teneur en semi-remorque adopte généralement un cadre de type de faisceau concave (ou de type de puits), c'est-à-dire que la section avant du cadre est un col en ajustement (la broche de traction de la section avant du col en ajustement est connectée à la selle de traction sur le tracteur, et l'extrémité arrière du col en cygne est connectée au cadre de semi-remorque. Connecté), la section centrale est la plate-forme de chargement (la partie la plus basse du cadre), et l'extrémité arrière est le cadre de roue (y compris les roues).
Le cadre du semi-remorque à lit bas existant est principalement une structure intégrale, et la longueur et la largeur du cadre ne peuvent pas être ajustées.
Cependant, lorsque l'équipement de transport semi-remorque est trop long ou trop court, lorsque l'équipement de transport semi-remorque est trop large, le cadre ne peut pas être correctement ajusté.
Afin de surmonter les défauts susmentionnés de l'art antérieur, il y a un télescopique semi-remorque à lit bas qui résout principalement le problème de la façon de réaliser un ajustement télescopique de la longueur et de la largeur du cadre du semi-remorque à lit bas.
Le semi-remorque rétractable à lit bas appartient au champ technique des semi-remorques et comprend une tête et un cadre. Le cadre comprend une première plaque de support, une deuxième plaque de support, une barre de support, une fente, un premier cylindre électrique servo, une cavité d'installation et une première plaque de support. Trois plaques de support, la paroi intérieure de la cavité d'installation est fournie avec un certain nombre de cylindres électriques Second Servo, la paroi extérieure de la troisième plaque de support s'étend à l'extérieur de la cavité d'installation avec une plaque limite, l'intérieur de la deuxième plaque de support est fourni avec un certain nombre de goulottes au bas de la cavité d'installation, la troisième plaque de support Le bas de la plaque de support est fourni avec une barre coulissante appariée avec la goulotte, et le bas de la goulotte est fourni avec plusieurs trous de drainage. Cette conception peut ajuster télescopiquement la longueur du cadre et la largeur du cadre, qui est pratique et rapide à fonctionner, peut gérer une variété de situations différentes, a une meilleure applicabilité et peut renforcer la stabilité de l'ajustement télescopique du troisième Plaque de support, le liquide entrant dans la cavité d'installation peut être déchargé, ce qui peut éviter l'accumulation d'eau dans la cavité d'installation et prolonger la durée de vie du cadre.
En réglant la première plaque de support, la deuxième plaque de support, la barre de support, la fente, le premier cylindre de servo électrique, la cavité d'installation, la troisième plaque de support et le deuxième cylindre électrique, la longueur du cadre peut être ajustée avec télescopie, qui peut réaliser que la largeur du cadre est ajustée télescopiquement, ce qui est pratique et rapide à fonctionner, et peut faire face à une variété de situations différentes, avec une meilleure applicabilité.
En organisant la goulotte, la barre de glissement et le trou de vidange, la stabilité du réglage télescopique de la troisième plaque de support peut être renforcée, le liquide entrant dans la cavité d'installation peut être déchargé, l'accumulation d'eau dans la cavité d'installation peut être évité, Et la durée de vie du cadre peut être prolongée.

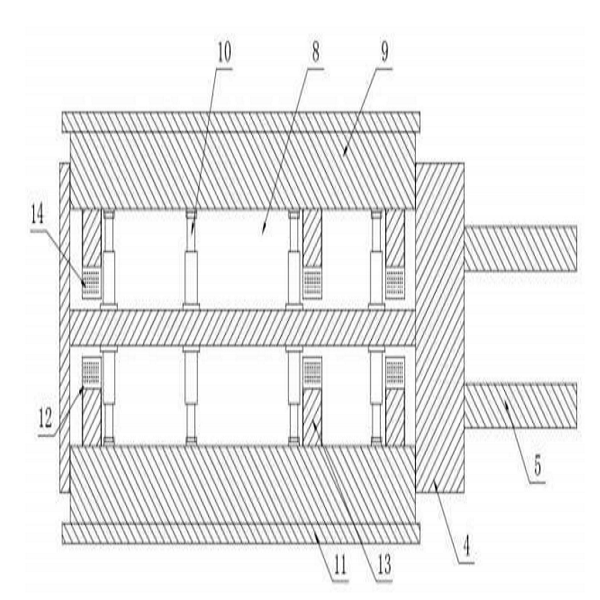

En arrangeant la première plaque de support 3, la deuxième plaque de support 4, la barre de support 5, la fente 6, le premier servo-cylindre électrique 7, la cavité d'installation 8, la troisième plaque de support 9 et le deuxième cylindre électrique SERVO 10, le La longueur de 2 peut être ajustée télescopiquement, ce qui peut être
Réalisez le réglage télescopique de la largeur du cadre 2, qui est pratique et rapide à fonctionner, peut gérer une variété de situations différentes et a une meilleure applicabilité;
En organisant la goulotte 12, la barre de glissement 13 et le trou de vidange 14, la stabilité du réglage télescopique de la troisième plaque de support 9 peut être améliorée, le liquide entrant dans la cavité d'installation 8 peut être déchargé, l'accumulation d'eau dans l'installation La cavité 8 peut être évitée.
