CONCEPTION DU CONSEMBLE DE TRANSFORMATION TERRES TRANSFORME 2

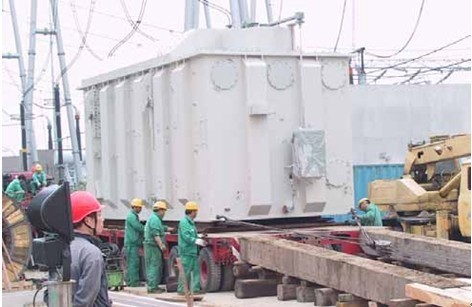

Déchargement et installation du transformateur en place

Transformateur de déchargement du transformateur

1. après le camion à plat transportant le Transformateur Drives Dans la sous-station, il sera stationné par une personne spéciale en fonction de la position de déchargement désignée à l'avance, et le système hydraulique du camion à plat sera utilisé pour faire tomber le faisceau principal sur le journal pré-placé et maintenir la pression de la pression de Le cylindre de support à 4 ~ 6MPa, afin de ne pas endommager la route.

2.Next vers le camion à plat jusqu'à la position désignée pour décharger le camion, installez un cadre plié avec du bois de route, de sorte que le camion à plateau et le cadre courbé sont intégrés, et le camion à plat est au niveau avec le cadre plié érigé, et il est utilisé pour la poussée horizontale et le déchargement coulissant du transformateur. Prêt.

3.Placez la prise aux quatre positions de levage autorisées du transformateur pour soulever le transformateur. Le personnel spécialement attribué continuera d'ajouter des planches ou des seuils en bois sous le transformateur pour empêcher le transformateur de tomber soudainement en raison de la défaillance de la prise. Après que le transformateur est soulevé à la hauteur requis, mettez la plaque de glissement et le rail en acier sous le transformateur comme requis. (Utilisez le rouleau pour déplacer la palette et le rouleau pour placer sous le transformateur au besoin)

4.Après la plaque de glissement et le rail sont placés correctement, utilisez un cric pour coopérer et retirer le coussin, afin que le transformateur puisse tomber en toute sécurité et en douceur sur la plaque de glissement et le rail.

5. Désactez le dispositif de poussée. (Couche de fil de traction et bloc de poulies de levage Installation déplacé par des rouleaux)

6.Paranée de la poussée du dispositif de poussée, le transformateur est éloigné de la voiture à plat en douceur (si le rouleau est utilisé pour déplacer le transformateur, utilisez le bloc de poulie du palan pour traîner le transformateur loin de la voiture à plat). Cette fois, faites attention à savoir si le centre du transformateur s'écarte du centre de l'étagère. .

7. Utilisez une prise pour soulever le transformateur, le levage et les exigences sont les mêmes que ci-dessus.

8. Changez la direction de la plaque de glissement et du rail et placez-la sous le transformateur au besoin. (Changez la direction de la palette et du rouleau avec le rouleau en mouvement et placez-le sous le transformateur au besoin)

9. placez le dispositif de poussée. (Remplacez la direction de la prise métallique de traction et du bloc de poulie du palan par le déménagement du rouleau).

10. Une fois que la plaque de glissement et le rail sont correctement placés, utilisez un cric pour coopérer et retirer le coussin, afin que le transformateur puisse tomber en toute sécurité et en douceur sur la plaque de glissement et le rail.

11.Day la poussée du dispositif de poussée, le transformateur est poussé en douceur sur la fondation du transformateur (si elle est déplacée par un rouleau, le transformateur est traîné sur la fondation du transformateur en utilisant le bloc de poulies de levage).

S'il y a une fondation de transformateur sur la piste, utilisez quatre prises électriques de 100 tonnes pour ajuster la hauteur du transformateur à une position appropriée et installer les roues du transformateur. Ensuite, déposez le haut pour placer le transformateur sur le rail de guidage, et Utilisez le bloc de poulies de levage (ou utilisez un tracteur comme puissance) pour faire glisser en douceur le transformateur vers le centre de la fondation le long de la piste.

12.Lift du transformateur avec une prise, et le levage et les exigences sont les mêmes que ci-dessus.

13.Après le transformateur est soulevé à la hauteur requise, arrêter la prise, retirer les diapositives, les rails et les planches en bois sous le transformateur, puis coopérer avec la prise pour laisser le transformateur tomber en douceur sur le cadre plié.

14. Utilisez le cric pour soulever à nouveau le transformateur. Après le transformateur, le transformateur est soulevé à la hauteur requise, arrêtez le levage, retirez le cadre plié sous le transformateur, puis coopérez avec la prise pour laisser le transformateur être placé sur la fondation du transformateur doucement. Vérifiez que le centre de position du transformateur répond aux exigences de conception.

15.Fix le boulon inférieur du transformateur ou installez le frein de la roue du transformateur.
